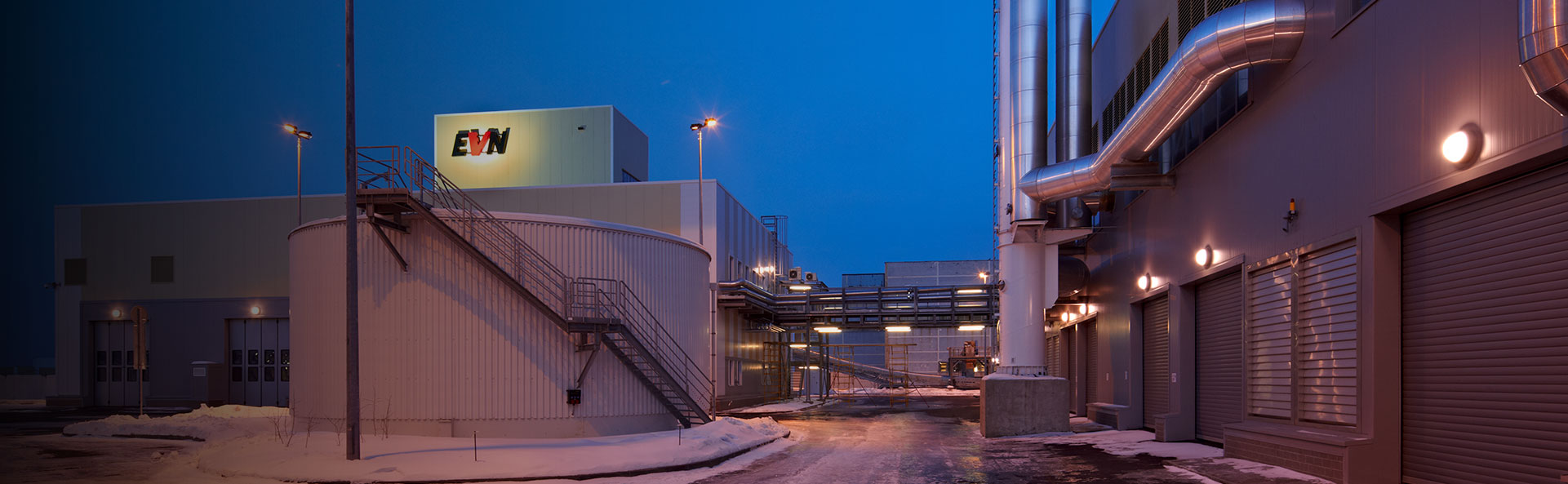

Die Großkläranlage im südöstlichen Moskauer Stadtteil Ljuberzy zählt mit einer Kapazität von 3,25 Mio. m3 Abwasser pro Tag zu den größten Kläranlagen weltweit. Im Februar 2008 erhielt die WTE den Auftrag zur schlüsselfertigen Planung und Errichtung eines Blockheizkraftwerks (BHKW) auf Biogas-Basis einschließlich Klärschlammtrocknung und Rohschlammerwärmung auf dem Gelände der Anlage. Das Biogas zur Stromerzeugung wird aus dem Klärprozess vor Ort gewonnen, der Großteil für den Betrieb des BKHW genutzt – für ein Höchstmaß an Energieautarkie.
13,69 MWel/h
max. elektrische Leistung
80 Mio. kWh/a
Strom Produktionskapazität der Biogasverwertungsanlage
125 Mio. kWh/a
Wärme Produktionskapazität der Biogasverwertungsanlage
Das Kraftwerk besteht aus fünf parallel angeordneten Modulen (und einem Ersatzmodul) mit jeweils einem Verbrennungsmotor und einem Generator, Abhitzedampferzeuger und Kreisläufen für das Motorkühlwasser. Das erwärmte Wasser dient zur Vorwärmung des Rohschlamms der Kläranlage Ljuberzy-New.

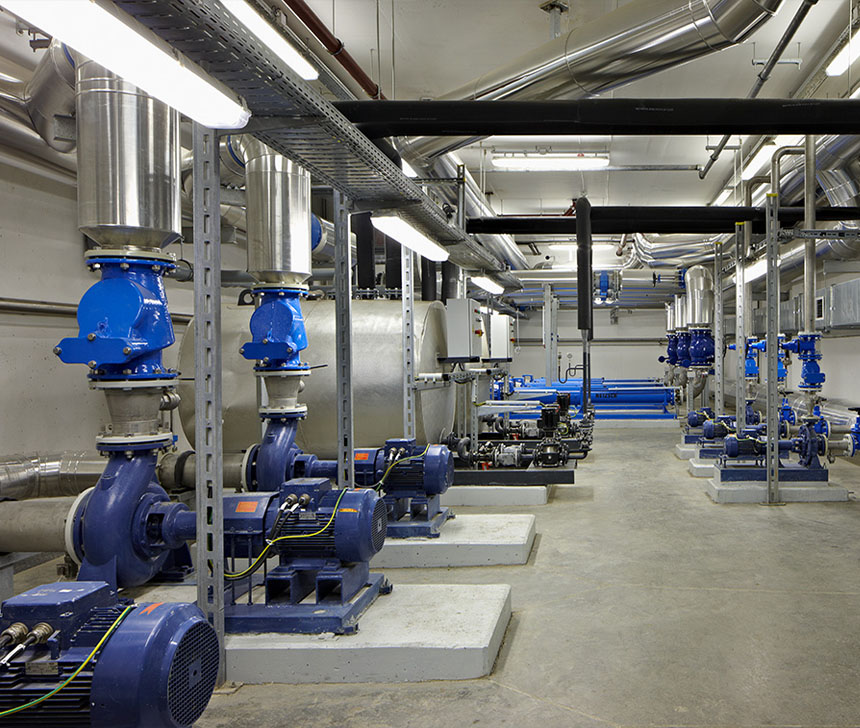

Der aus der Abwärme der Motoren erzeugte Dampf aus aufbereitetem Speisewasser im Abhitzedampfkessel wird den Scheibentrocknern für die Schlammtrocknung zur Verfügung gestellt. Das Kondensat wird in einem geschlossenen Kreislauf in den Kondensatbehälter zurückgeführt. Aus diesem Behälter werden die Abhitzekessel mittels Hochdruckpumpen gespeist. Die Verluste werden durch erwärmtes, aufbereitetes Kesselwasser aus dem Speisewassererhitzer wieder aufgefüllt.
Der Gesamtwirkungsgrad des BHKW liegt bei über 85 % – und damit deutlich über dem Durschnitt der Anlagen dieser Größenordnung.

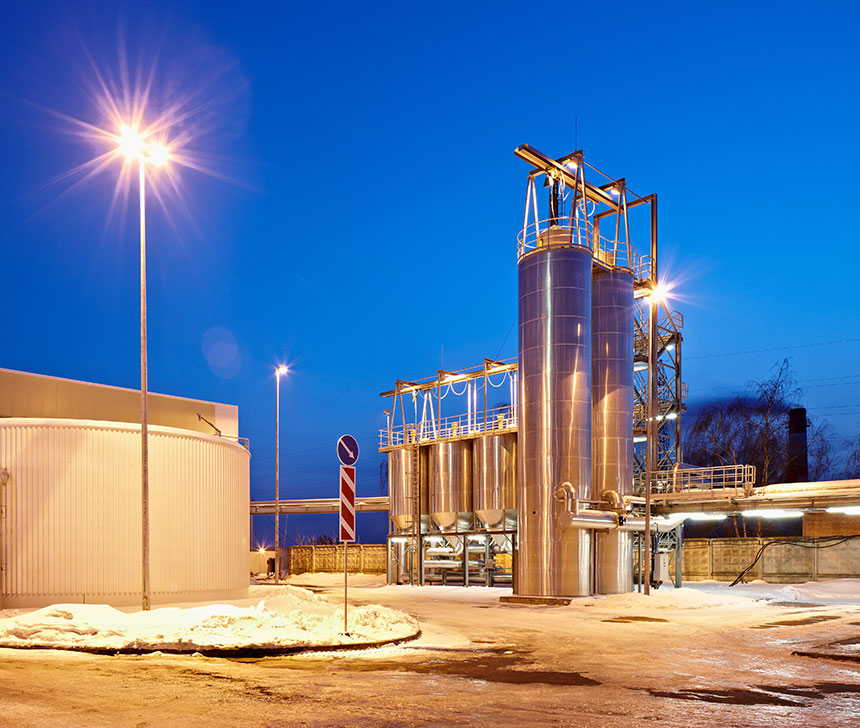

Das Biogas aus dem ausgefaulten Klärschlamm – die Hauptenergiequelle des BHKW – wird durch einen Gasentschwefeler (Füllkörperkolonne mit Raseneisenerz zur Befüllung) und einen Gasreiniger (Aktivkohlefilter) von Schwefelverbindungen, Siloxanen und anderen Verunreinigungen gereinigt. Anschließend wird das Biogas direkt in die Verbrennungsmotoren eingespeist. So werden die geforderten Grenzwerte für die Abgase eingehalten.
Der erzeugte Strom wird über das Mittelspannungsnetz zu ausgewählten Gebläsestationen und Anlagen der Kläranlage Ljuberzy-New geleitet. Die erforderliche Gesamtleistung des zu installierenden Kraftwerksblocks beträgt 10 MW. Durch den Einsatz von geeigneten Motoren können 5 × 2,7 MW installiert werden. Nach Abzug des Eigenverbrauchs können ca. 10 MW an den Moswodokanal geliefert werden.
Die Anlage ist für einen Zweigasbetrieb mit Biogas und Erdgas konzipiert, um flexibel auf schwankende Jahres- und Tagesvolumina zu reagieren.
Mit der Betriebsführung des BHKW für einen Zeitraum von bis zu 49 Jahren gewährleistet WTE langfristige Versorgungssicherheit.
